En campos de fabricación avanzados, como el recubrimiento por pulverización, la pulverización de metales y la pulverización de plasma, el rendimiento de equipo de pistola pulverizadora Afecta directamente tanto la calidad del recubrimiento como la eficiencia de la producción. Entre estos sistemas de pulverización de alta gama, existe un componente central aparentemente insignificante —la cascada de alto voltaje— que desempeña un papel crucial.
Entonces, ¿qué es exactamente la cascada de alto voltaje y qué papel desempeña en la pistola pulverizadora?
La conexión en cascada de alto voltaje es un enfoque técnico que conecta varios módulos de alto voltaje en serie para lograr una mayor tensión de salida. En los equipos de pistolas de pulverización, en particular en las electrostáticas o de plasma, es esencial crear un campo eléctrico ionizado o electrostático intenso en la boquilla. Esto permite que las partículas de la niebla de pintura se carguen, lo que permite su adsorción en direcciones específicas o la activación de efectos de ionización del material.
Esta fuente estable de alto voltaje se logra mediante el circuito en cascada de alto voltaje integrado en la pistola pulverizadora. Puede aumentar progresivamente voltajes primarios como 24 V o 220 V a decenas o incluso cientos de kilovoltios, proporcionando así la energía suficiente para cargar el medio de pulverización o excitar el plasma.

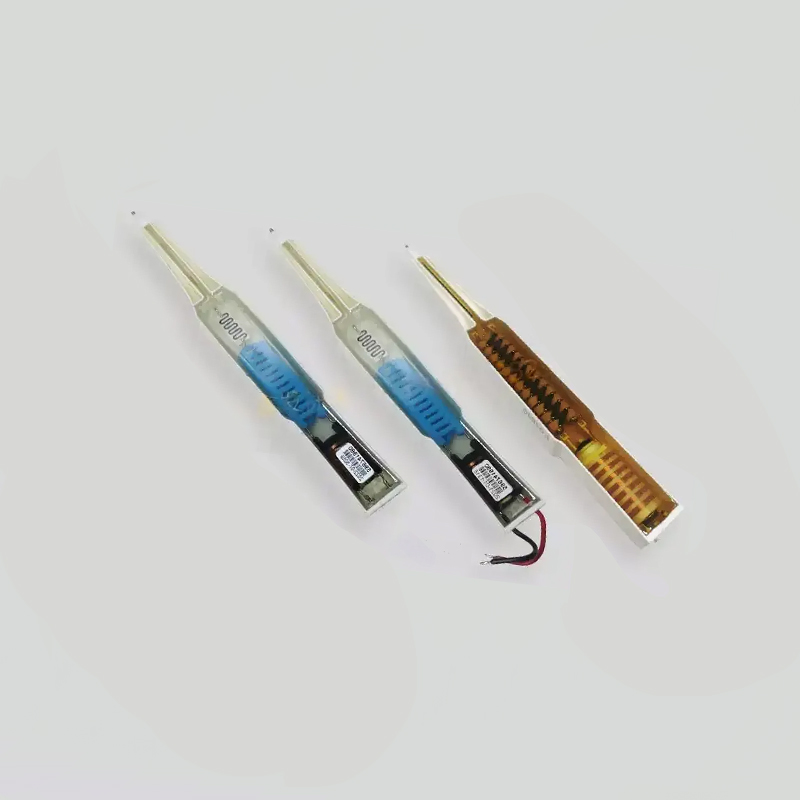

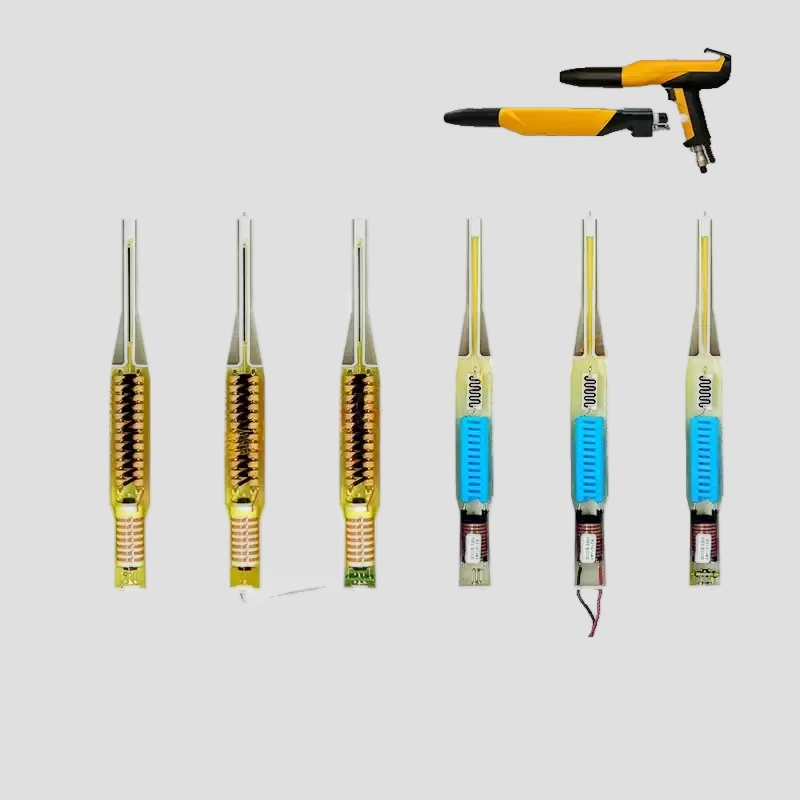

La estructura central de la cascada de alto voltaje: el "motor de voltaje" en la pistola pulverizadora
Dentro de la pistola pulverizadora, el sistema de nivel de alta presión generalmente se compone de las siguientes partes:

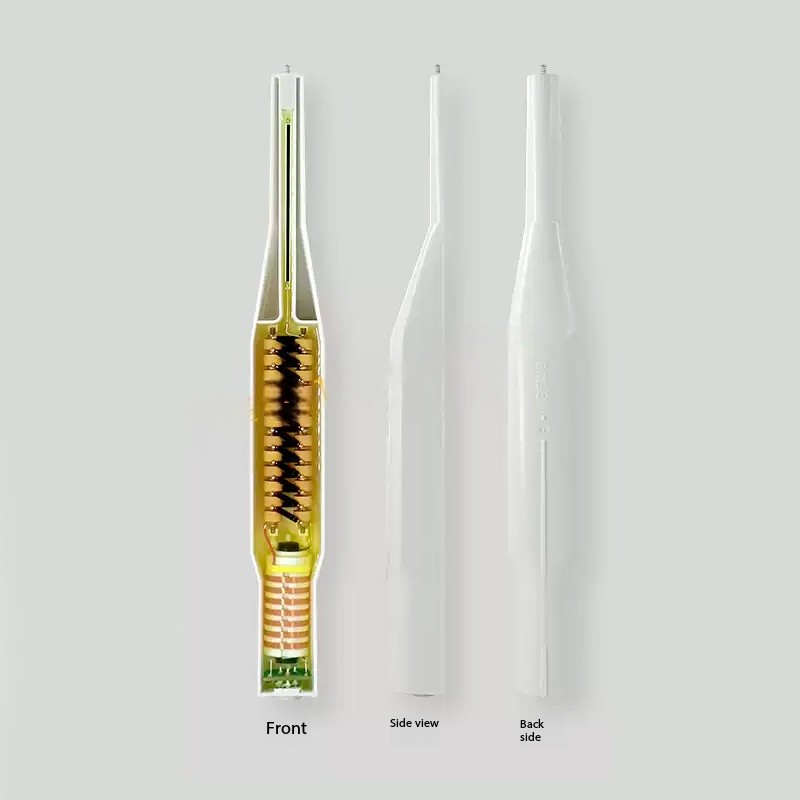

El sistema comienza con un convertidor de alta frecuencia (inversor de alta frecuencia), que transforma la corriente alterna (CA) o continua (CC) de bajo voltaje en pulsos de alta frecuencia para facilitar las operaciones posteriores de amplificación de voltaje. Los módulos amplificadores de voltaje multietapa pueden suministrar miles de voltios por etapa, generalmente encapsulados en resina epoxi para un aislamiento excepcional. El multiplicador de voltaje en cascada Cockcroft-Walton alcanza salidas de decenas de kilovoltios mediante una red que integra condensadores, inductores y rectificadores de diodos. Componentes esenciales como las carcasas aislantes y las capas de blindaje garantizan la prevención de fugas de alto voltaje, protegen contra riesgos de descarga eléctrica y minimizan las interferencias con otros componentes electrónicos. Estos módulos integrados están estratégicamente ubicados en los mangos de las pistolas pulverizadoras o en la parte posterior de las boquillas: diseños compactos pero altamente eficientes que maximizan la eficacia operativa.
¿Por qué es tan importante la conexión en cascada de alto nivel? Esto se refleja principalmente en las siguientes cinco ventajas técnicas:
En primer lugar, una salida de voltaje estable garantiza un recubrimiento uniforme. Cabe destacar que la pulverización electrostática es extremadamente sensible a las fluctuaciones de voltaje, y el módulo de cascada de alto voltaje puede estabilizar el voltaje, evitando eficazmente el espesor desigual del recubrimiento causado por la intensidad desigual del campo eléctrico.
En segundo lugar, la rápida velocidad de respuesta contribuye a mejorar la eficiencia de la producción. La cascada de alta frecuencia tiene un tiempo de respuesta corto, lo que resulta adecuado para pulverización continua y operaciones a alta velocidad, y cumple con los requisitos de las líneas de producción de automatización industrial.
En tercer lugar, la alta resistencia del aislamiento garantiza el funcionamiento seguro del equipo. El módulo suele utilizar tecnología de fundición de resina o envasado al vacío, con un excelente rendimiento de voltaje y aislamiento, que le permite funcionar de forma segura y estable incluso en entornos de alta presión.
En cuarto lugar, la salida de voltaje ajustable se adapta a diversas situaciones. Dependiendo del uso de diferentes materiales, la distancia de pulverización, la humedad ambiental y la sensibilidad electrostática, el rango de voltaje de salida se puede ajustar, por ejemplo, entre 20 kV y 100 kV.
En quinto lugar, el diseño modular facilita las operaciones de mantenimiento y reemplazo. Si el módulo de alto voltaje falla, solo es necesario reemplazarlo, sin necesidad de detener todo el equipo.
El panorama completo de aplicaciones: Tecnología de pulverización electrostática como un solo componente Las aplicaciones de la tecnología electrostática de alto voltaje se extienden mucho más allá de la industria de los recubrimientos, encontrando un uso generalizado en varias aplicaciones de pulverización. En la pintura automotriz, al aplicar recubrimientos electrostáticos a exteriores de vehículos y parachoques, los módulos en cascada mantienen campos de alto voltaje de 75-90 kV para garantizar una eficiencia de adhesión de la niebla de pintura de más del 90%. Para la pulverización térmica de metales, las pistolas de pulverización de plasma utilizan una salida de alto voltaje en cascada para ionizar gases como el argón y el nitrógeno, creando plasma para los procesos de recubrimiento de superficies de titanio y zinc. En la tecnología de recubrimiento médico, las aplicaciones biocerámicas en stents médicos y dentaduras postizas requieren adsorción electrostática sin daño térmico. De manera similar, las PCB de alta precisión y las carcasas de empaquetado de chips dependen de la tecnología de alto voltaje en cascada para la pulverización uniforme del aislamiento.
El rendimiento de pistolas pulverizadoras de alto rendimiento Depende no solo del diseño de la boquilla y del control del flujo de aire, sino también, en gran medida, del módulo de cascada de alto voltaje, que actúa como el "corazón de voltaje" en su núcleo. Este componente crítico determina la fuerza de adhesión electrostática, garantiza la uniformidad del recubrimiento y optimiza la eficiencia de la pulverización. De cara al futuro, los avances en ciencia de materiales, sistemas de control y microelectrónica impulsarán esta tecnología clave para que desempeñe un papel fundamental en las aplicaciones de fabricación de precisión, impulsando la pulverización inteligente hacia la estabilidad a largo plazo y el desarrollo sostenible.
